LaserVision

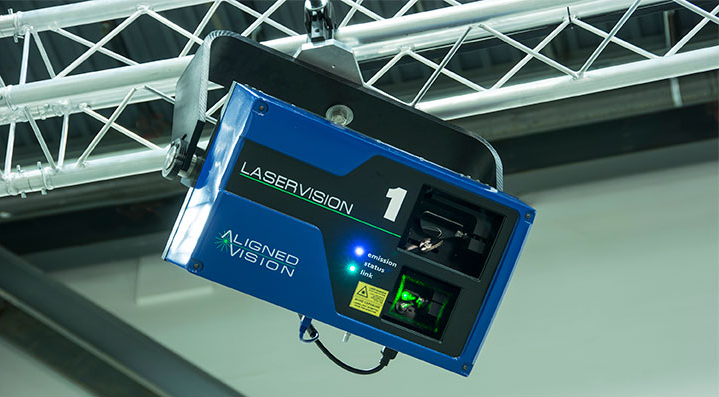

LASERVISION 激光投影及自动检测系统

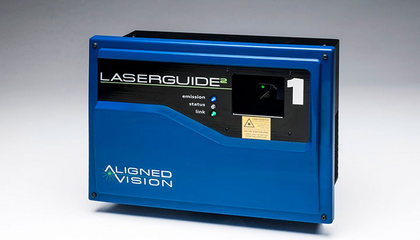

LASERVISION将Aligned Vision的自动化激光技术延伸到整个生产周期。该系统使用与我们久经验证的LASERGUIDE系统相同的技术将设计数据投影到工具或工作台面; 然后它自动捕获和分析构建数据，归档数据和图像。完整的制造管理由一个系统完成。
Aligned Vision通过将成像系统与我们可靠的激光制导技术相结合，实现了这一功能。LASERVISION的成像组件，就像其投影组件一样，直接从设计数据中获取信息。借助LASERVISION的检测功能，系统可以：
自动瞄准其成像系统准确
将设计数据(如边缘位置和纤维方向)投影到检测区域
捕捉图像并进行自动分析
指导操作员到任何可疑区域
创建每个检查站点的文档，包括图像
LASERVISION取代繁琐，耗时的人工检查，将检查时间从几分钟(或几小时)缩短到几秒钟。LASERVISION还以计算机驱动分析和准确性取代了人工检查员。
使用LASERVISION
LASERVISION与我们成熟的LASERGUIDE系统具有相同的系统要求。LASERVISION系统采用设计模型中的标准3D制造数据运行，通过各种标准软件工具轻松提取。BUILDGUIDE过程控制命令很容易添加。
优点
通过LASERVISION的认证程序确保准确性和可重复性。数十年后，OEM和最终用户可以访问特定于每个组件制造的数据，消除了对组件寿命性能的猜测。
LASERVISION提供，自动，快速，定量和可追溯的质量数据，消除了生产质量监控中的人为限制。节约成本和时间以及降低废品率的结果来自：
定量追溯
避免制造和质量控制中的人为错误
机器视觉应用：
碳纤维自动放置机(AFP)集成
复合材料自动铺带机(ATL)集成
复合材料板层指引
打孔定位辅助
投影：
张紧设备集成
复材联结设备
装配加工辅助
-
在线留言 +
-
产品优势 +
借助LASERVISION的检测功能，系统可以：
自动瞄准其成像系统准确
将设计数据(如边缘位置和纤维方向)投影到检测区域
捕捉图像并进行自动分析
指导操作员到任何可疑区域
创建每个检查站点的文档，包括图像
LASERVISION取代繁琐，耗时的人工检查，将检查时间从几分钟(或几小时)缩短到几秒钟。LASERVISION还以计算机驱动分析和准确性取代了人工检查员。
使用LASERVISION
LASERVISION与我们成熟的LASERGUIDE系统具有相同的系统要求。LASERVISION系统采用设计模型中的标准3D制造数据运行，通过各种标准软件工具轻松提取。BUILDGUIDE过程控制命令很容易添加。
通过LASERVISION的认证程序确保准确性和可重复性。数十年后，OEM和最终用户可以访问特定于每个组件制造的数据，消除了对组件寿命性能的猜测。
LASERVISION提供，自动，快速，定量和可追溯的质量数据，消除了生产质量监控中的人为限制。
节约成本和时间以及废品最小化的结果来自：定量追溯
避免制造和质量控制中的人为错误
-
技术参数 +
尺寸: 49.4x28x28cm
重量: 20.5kg
投射范围: 1m-13m
激光束宽度: 0.5mm-2mm
投射角: 60°
范围: 1m-6m
相机分辨率: 2.8MP 150 mm 镜头
图像格式: ppm, jpeg, png;monochromatic or color
图像处理: Aligned Vision自带或第三方算法
数据格式: 支持所有标准格式(gcode, xml, xyzijk text,iges, dxf)
-
