CAV全尺寸检测

随着科学技术的发展和制造水平的提高,在家电、飞机、汽车等零部件中出现了大量的A 级曲面。用户对曲面零件的精度要求也越来越高,而曲面零件形状复杂,用传统的检具检验时难度大,且检测精度不高,尤其在曲面尺寸测量方面不能满足现实对于时间和操作难度的要求。

同时,现代制造行业所使用的材料广泛,常用到一些柔软、易变形的材料,接触式测量检测方式无法操作,需要一种替代性的检测方案。

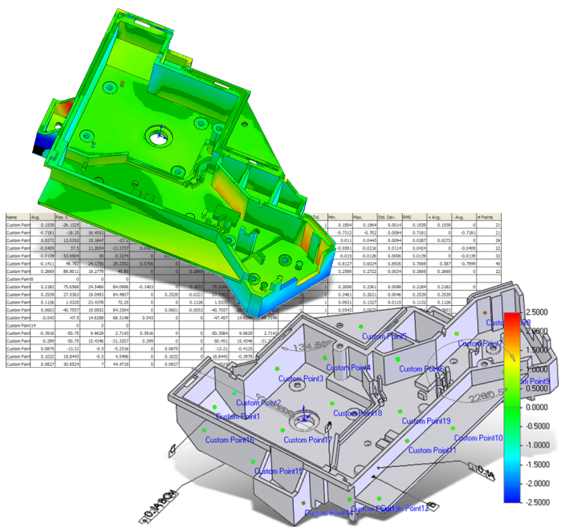

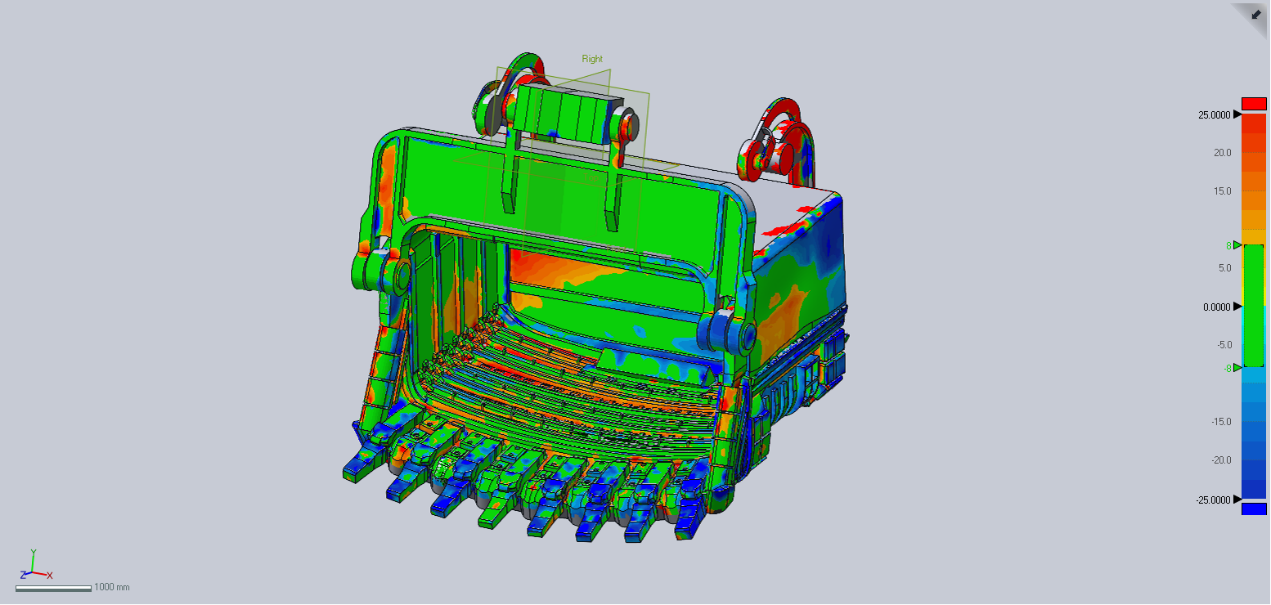

3D扫描技术进行检测是一种全尺寸检测技术,其基本方法是先对待检部件进行局部或全方位整体扫描,把得到的3D点云与其CAD设计图纸进行比对,生成颜色误差编码图和直观的检测报告。如今,这种三维检测技术得到了越来越广泛的应用,已逐步为制造业界所接受。


方案优势
CAV全尺寸检测的方案的关键点是:高精度三维扫描与专业的三维检测软件。



1.提供三维扫描仪、摄影测量系统等多种三维数字化方案,可以适用于板金件、工模具、涡轮叶片、原型、注塑件、铸件等大部分工业部件的扫描与全尺寸测量

- 精度可达0.01mm,500万像素工业相机,确保高精度与高分辨率的三维扫描结果;

- 广泛应用于不同行业,适于不同尺寸、不同结构和形状的对象。

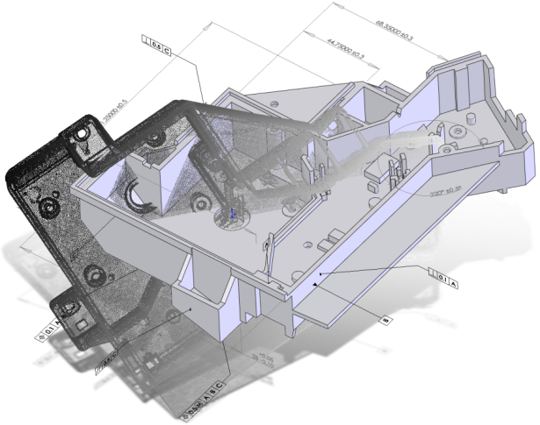

2. 多种专业的三维检测软件,快速完成 CAD模型与已有实际零件之间进行自动的3D 比对和误差分析

- 可批量处理对扫描数据的检测报告;

- 可检测分型线、特征线、厚度、形状边线、轮廓偏差与境界偏差、断面等

- 可与CAD上指定的点进行详细比较,可以分析曲面连续性与曲率流,确保零件的操作性与配合性,并支持更详细的GD&T(尺寸和形位公差、几何尺寸和公差)。





价值体现

我们的CAV全尺寸检测方案,拥有以下几个方面的优点:

1. 尽量减少误差与节省时间:减少了人为误差,直接对CAD数据进行测量,可加快检测过程。

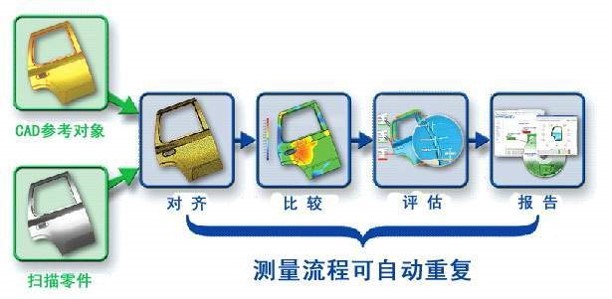

2. 提高生产效率:专业检测软件能够记录所有的操作步骤和参数,并在树中将其排列。在对多部件进行检测时与对单个部件检测一样地简易,因为无需用户操作,软件会自动重复整个检测程序。您使用一个按键就可以检测单个部件或多个部件。

3. 使检测更灵活:由于检测中的每个参数都被记录在树中,所以修改检测程序中的任何一步,检测软件都将自动更新所有相关的步骤。您有权对其作出更改,直到得到正确的检测结果。

4. 确保精准的结果:重现性是质量控制过程中重要一部分。全尺寸检测方案可以轻松地达到这种重现性,且自动化程度很高。这种自动性降低了因操作员不同而产生的差异性。
